最近の製造現場では、製品の精度向上や短納期対応が当たり前になってきています。その中で、加工設備や加工工具に目が行きがちですが、意外と見落とされがちなのが「工具をどうやって保持するか」という点です。工具ホルダの精度や剛性は、加工面の仕上がりや寸法精度、さらには工具寿命にまで大きく関係しています。その課題を解決するのが、今回のテーマである焼きばめチャックシステムです。高精度・高剛性・高バランスの三拍子がそろったツールホルダで、精密加工では欠かせない存在になっています。

焼きばめチャックの仕組み

焼きばめチャックは、金属の熱膨張と収縮を利用して工具を固定します。ホルダの先端を専用ヒータで加熱すると金属が膨張し、内径が少し広がります。その間に工具を差し込み、冷やすとホルダが収縮して工具をがっちり固定します。ネジやナットを使わないので構造がシンプルで、全体のバランスが非常に良いのが特徴です。その結果、芯振れが少なく、高速回転でも安定して加工ができます。

焼きばめチャックの主な特徴

焼きばめチャックの特徴をまとめると、以下の4点が挙げられます。

・芯振れが非常に小さい（3μm以下が見込める）

・剛性が高く、びびりが少ない

・高速回転でもバランスが良い

・スリム形状で、金型や深穴など狭い場所にも対応できる

このように、高精度加工にぴったりのツールホルダです。実際、金型や航空機部品など、精密加工の現場ではほとんど標準装備になりつつあります。

焼きばめチャックと他方式との比較

焼きばめチャックを他の方式と比べると、違いがはっきり分かります。

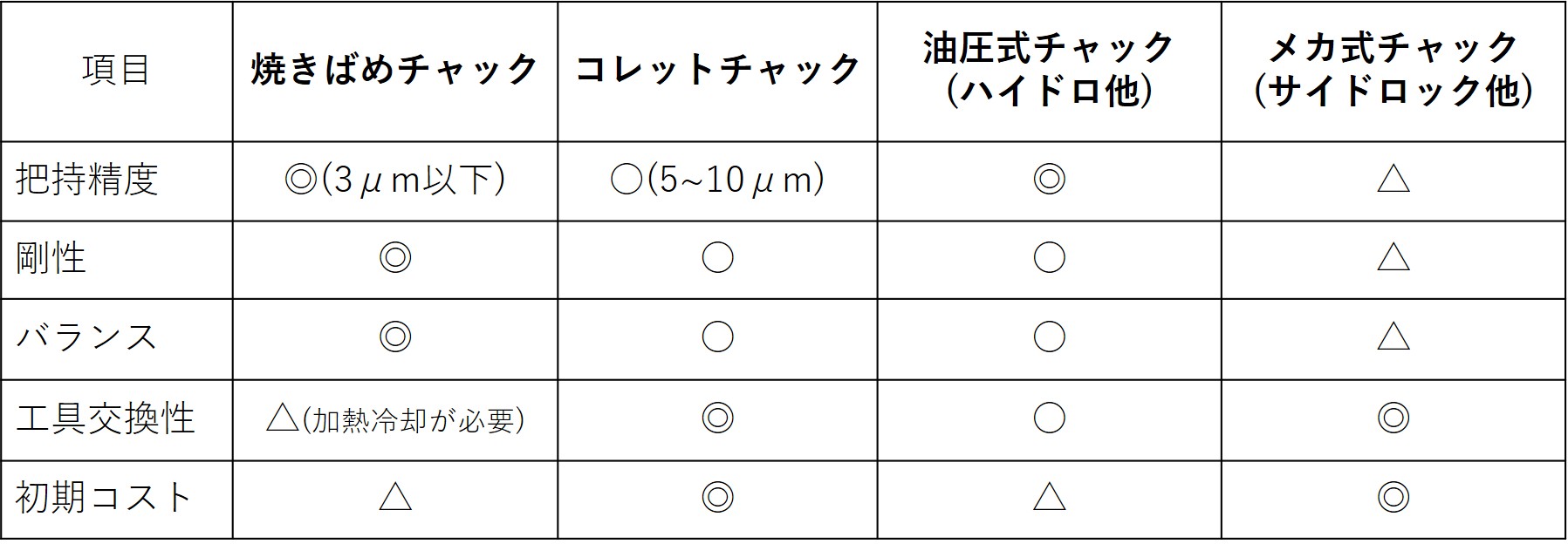

以下は、焼きばめチャックと他の方式を比較した表になります。

コレットチャックは汎用性が高く交換も早いですが、精度では焼きばめチャックに劣ります。油圧チャックも精度は高いものの、構造が複雑で高価です。焼きばめチャックは構造がシンプルなため、安定性と耐久性に優れているのが大きな強みです。

焼きばめチャックのメリット

焼きばめチャックは、金属の熱膨張と収縮を利用して工具を固定する仕組みのため、保持精度が高く、仕上がり面が均一かつ滑らかになります。また、ネジやナットを使用しないシンプルな構造のため剛性が高く、ビビり(加工中に発生する微細な振動)を抑えることができます。高速回転でも安定して使用できるため、工具寿命が延び高品質な加工を持続させることに優れています。

焼きばめチャックのデメリット

焼きばめチャックは、上記でもあるように熱膨張を利用して工具を固定します。そのため、金属を冷却してからでないと工具の交換ができず時間を要してしまいます。また、加熱には専用の装置が必要で初期投資が大きくなってしまったり、シャンクの大きさごとにホルダが必要で汎用性が低いこともデメリットとして挙げられます。

焼きばめチャックの主な用途と効果

焼きばめチャックは、主に次のような分野で使われています。

・金型加工：仕上げや微細形状の加工

・航空機部品：アルミ合金やチタンなど高精度穴加工

・自動車部品：金型やエンジンの精密加工

・医療機器/電子部品：小径工具による微細加工

以上４つの分野では、わずかな振動や精度のズレが不良につながるため、焼きばめの高精度・高剛性が大きなメリットになります。特に、五軸加工機などで高速回転しながら高精度加工を行う場合、その効果は非常に大きいです。

焼きばめチャックにかかるコストと導入のポイント

焼きばめチャックは初期コストがやや高めです。ホルダの価格に加えて、専用ヒータが必要になります。ただし、加工精度の安定や工具寿命の延長によって、長期的にはコスト削減につながるケースが多いです。導入を検討する際は、加工精度の要求度、工具交換の頻度、既存設備との互換性、将来の自動化対応といった点を確認すると良いでしょう。最近では加熱冷却を自動で行える装置も登場しており、段取り時間の短縮も進んでいます。

まとめ

焼きばめチャックシステムは、高精度・高剛性・高バランスを兼ね備えたツールホルダです。
導入には専用装置や初期投資が必要ですが、その分だけ加工精度・工具寿命・生産効率の向上といった明確な効果が得られます。特に、「加工面の仕上がりを安定させたい」「工具のびびりや摩耗を抑えたい」「高速・高精度の加工に対応したい」などの課題をお持ちの現場には、焼きばめチャックの導入が大きなメリットをもたらします。
また近年では加熱冷却を自動化できる装置や、工具交換を効率化する周辺機器も充実しており、段取り時間を大幅に短縮できます。これにより従来ネックだった「交換の手間」も大きく改善されています。
もし今後高精度加工の強化や自動化対応をお考えであれば、ぜひ一度採用をご検討ください。共和工機はお客様の加工品質向上と生産性アップの為に、最適なシステムをご提案させていただきます。
